成都瑞升國際酒店設備層空調水泵房降噪方案
一、空調機房下面住宅樓內的噪聲

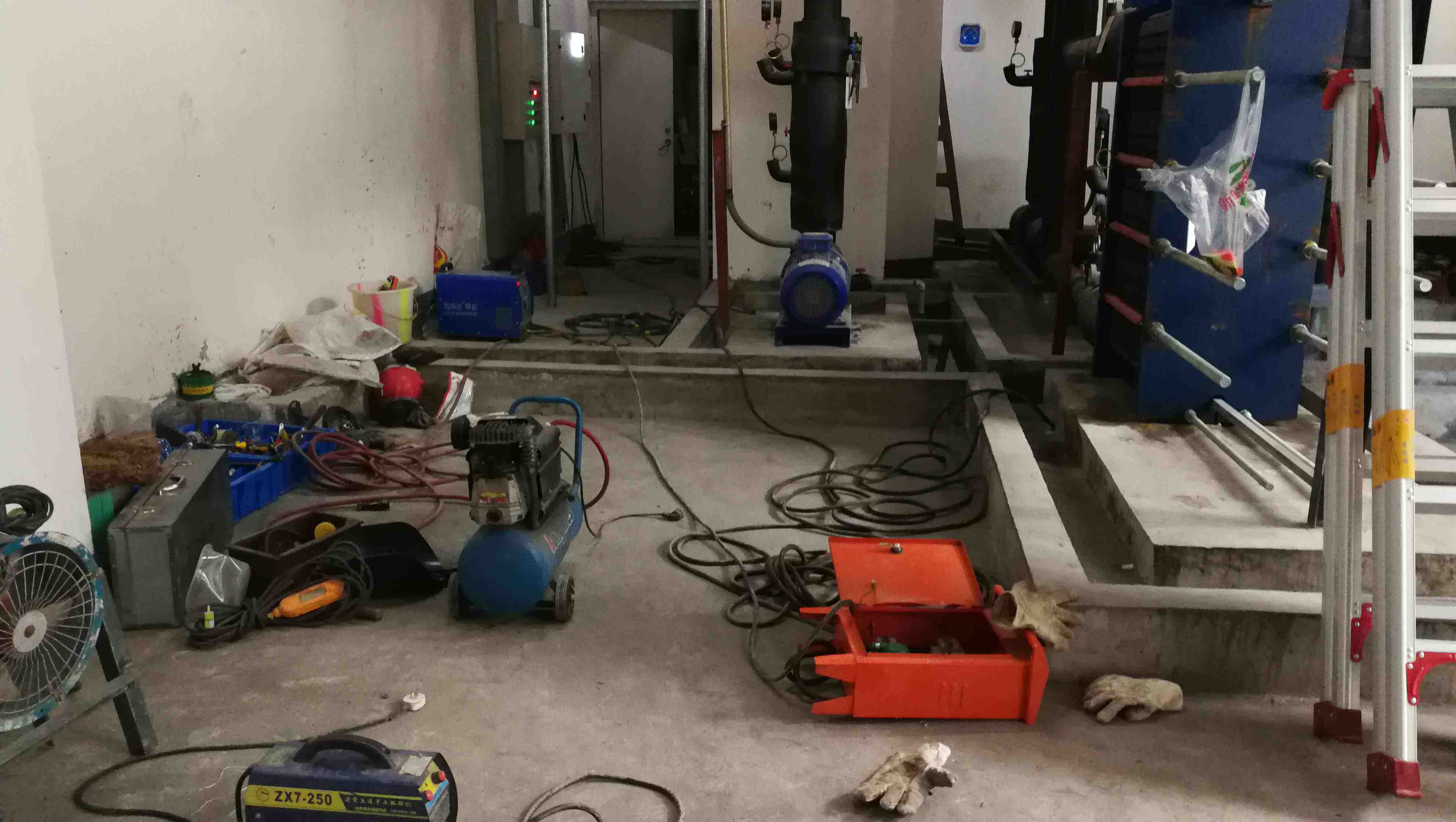

成都瑞升國際中心14樓為設備層，有大型空調冷卻水泵機組五臺套，進出水管4組，均不同程度發出低頻噪聲，機組運行時產生的強烈低頻振動噪聲順著四周墻壁、柱頭向樓上、樓下傳遞，干擾業主的正常休息，受該公司邀請，我們成都鼎三豐環保工程有限公司聲學工程師與甲方工程師對現場進行了實際勘察，在樓頂機房里感覺噪聲特別大，且地面、墻體發麻，基礎振動明顯，水管振動強烈，管道架都沒有進行減振處理，經檢測，水泵主機運行時，上下樓室內低頻噪聲嗡鳴聲A聲級45分貝。
噪聲產生原因：我們認為空調水泵電機和進出水管系統等基礎沒有進行精確減震、機組的低頻振動沿著樓板、柱頭、墻壁向樓上傳播，導致該樓上下樓業主房間墻壁、地板、天花板、柱頭振動明顯，房間內低頻噪聲嗡鳴聲非常嚴重， A聲級測量為45分貝（標準為35分貝），此類噪聲頻率低，分貝數不高，但對人體影響較大，由于噪聲的頻率集中在150-500赫茲，對人體大腦產生大量的＠電波，引起人體煩惱度增大。是影響樓上業主家里聲環境的主要因素，為此我們確定我們的施工方案與降噪目標。
各類標準的適用區域：
0類標準 適用于療養區、高級別墅區、高級賓館區等特別需要安靜的區域。位于城郊和鄉村的這一類區域分別按嚴于0類標準5dB執行。
1類標準 適用于以居住、文教機關為主的區域。鄉村居住環境可參照?qǐng)?zhí)行該類標準。
2類標準 適用于居住、商業、工業混雜區。
3類標準 適用于工業區。
4類標準 適用于城市中的道路交通干線道路兩側區域，穿越城區的內河航道兩側區域。穿越城區的鐵路主、次干線兩側區域的背景噪聲（指不通過列車時的噪聲水平）限值也執行該類標準。
二、治理目標
根據甲方需求，該設備層上下樓層為住宅小區，治理目標設定為2類標準，以結構傳播固定設備室內噪聲排放限值為例，我們確保樓上業主房間內按夜間小于A聲級35分貝為基本目標， (要求背景噪聲為32分貝以下)，爭取實現小于A聲級30分貝為理想目標， (要求背景噪聲為27分貝以下)。本噪聲治理項目均為業主房間受14層空調水泵主機機房噪聲影響降低為目標，其他噪聲影響和不在治理范圍內。
三、治理依據
1. 《聲環境質量標準》（GB3096-2008）
2. 《社會生活環境噪聲測量方法》
3. 《噪聲與振動控制工程技術手冊》
4. 2015《環境噪聲監測技術規范-結構傳播固定設備噪聲》
四、治理措施

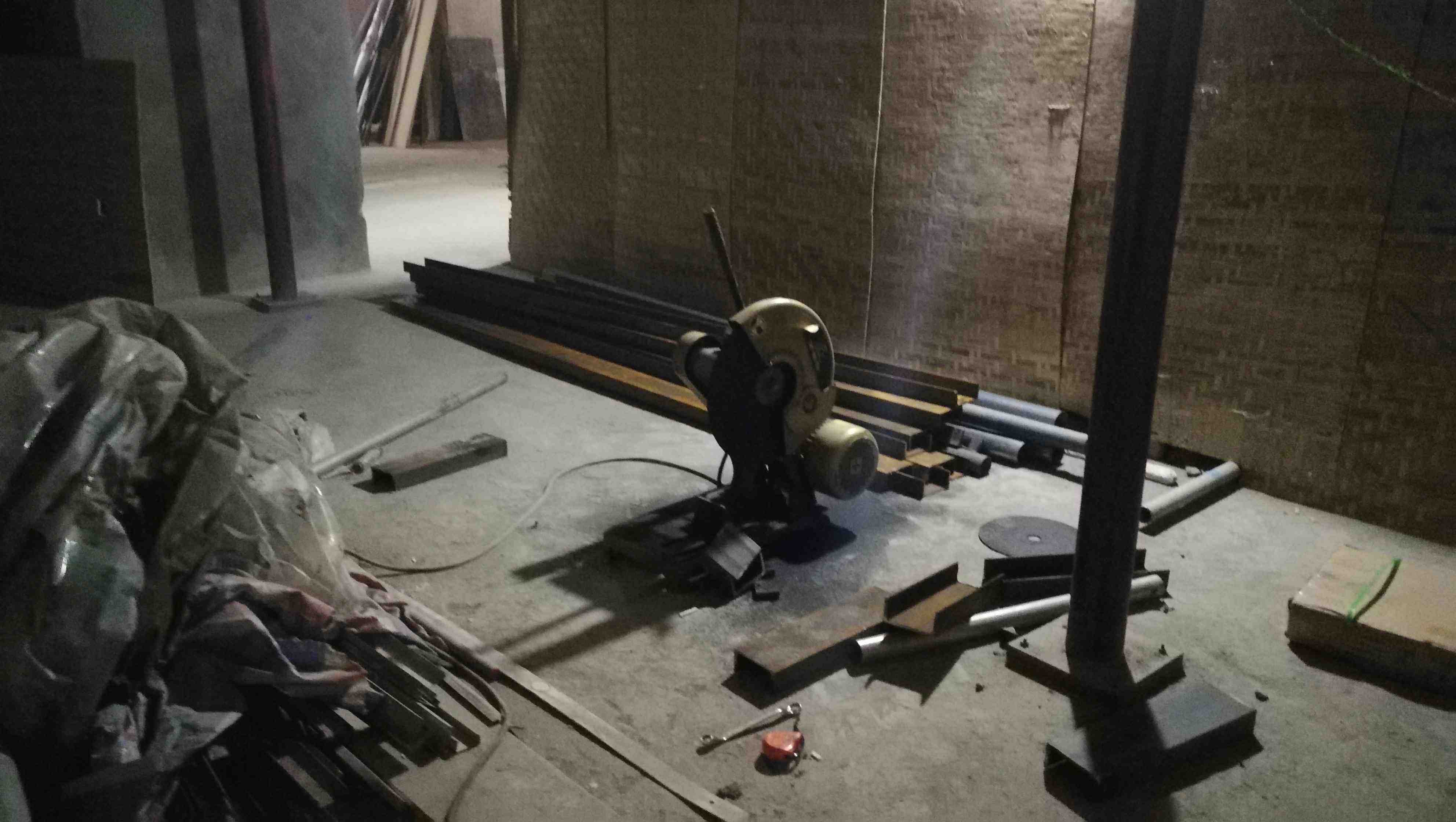

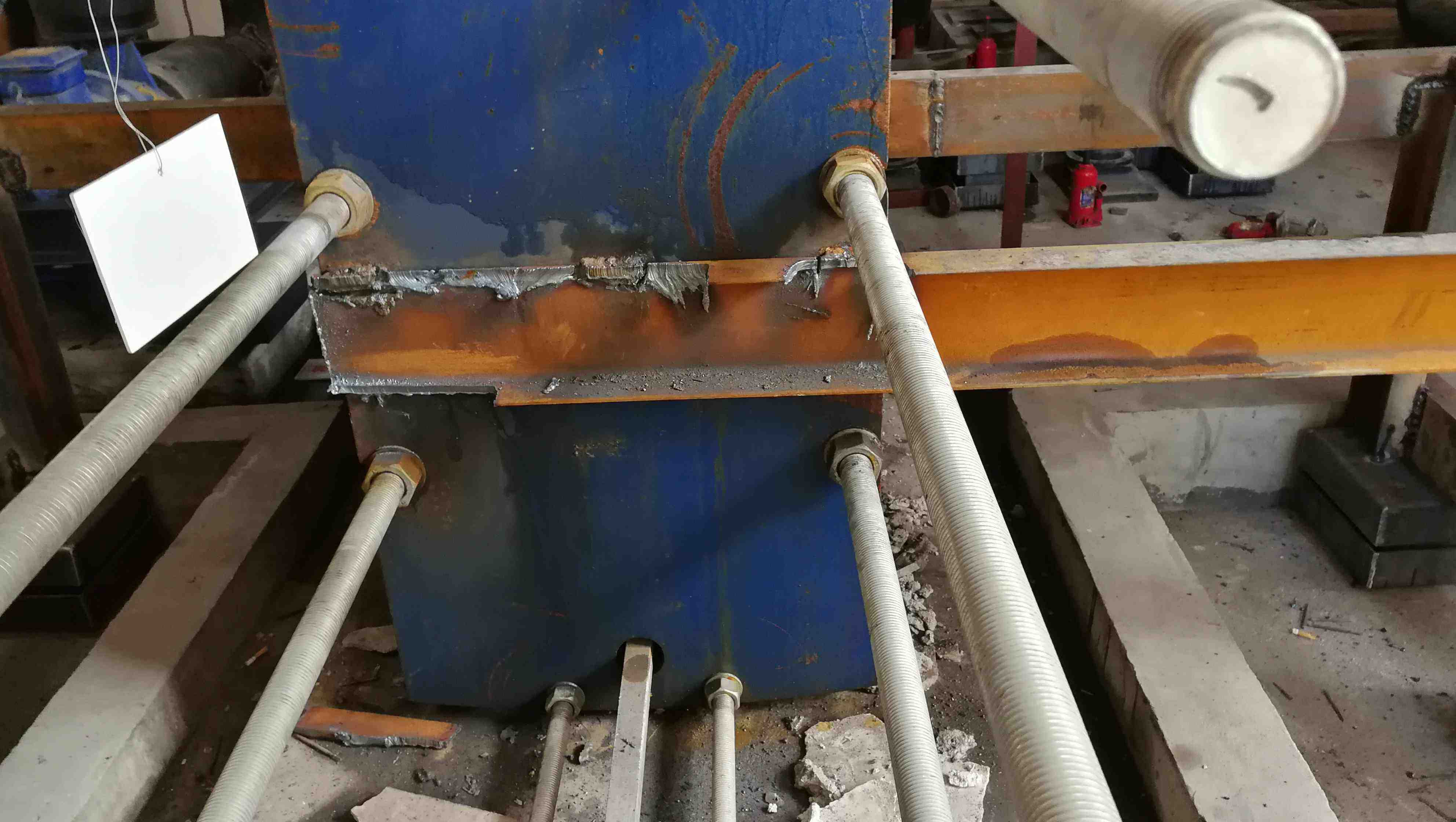

1、在水泵主機機組底梁下安裝新增120槽鋼作為新的基礎底梁，（實際尺寸根據現場場地有所調整），為了不該變水泵主機的三維尺寸，采取我公司獨創的凹式結構。
3、在水泵主機原有底梁與墻體連接部分，采用等離子切割方式，使其不與墻體和地面連接。
4、水泵主機系統落根于我們新建的減振框架上面，并通過DSF水泵專用復合非線性隔振器衰減振動后，再生根于地面。
5、為了防止水泵主機系統三維移位，在四角的隔振器下方，采取四角定位螺絲進行固定。
7、在門字架立柱支撐座下面安裝DSF水泵專用復合非線性高精度隔振器，減振率達到97%
9、4組水管落根于我們新建的減振框架上面，并通過DSF水泵專用復合非線性隔振器衰減振動后，再生根于地面。在新底梁下面安裝DSF水泵專用復合非線性高精度隔振器，減振率達到97%
10、為了防止水管新建減振座移位，在四角的隔振器下方，采取四角定位螺絲進行固定。
五、治理效果
?經過我們工程技術部連續15天施工，反復調試之后，該降噪工程取得優異的效果，業主家客廳降到27.5分貝，臥室降到26分貝，達到國家1級聲環境，實現了設備開停時聲環境毫無區別的效果。
|
